yönlendirme klapesi

Yönlendirme Klapesi Nedir? Hava Kilidleri ile Birlikte Nasıl Çalışır?atex hava kilidi

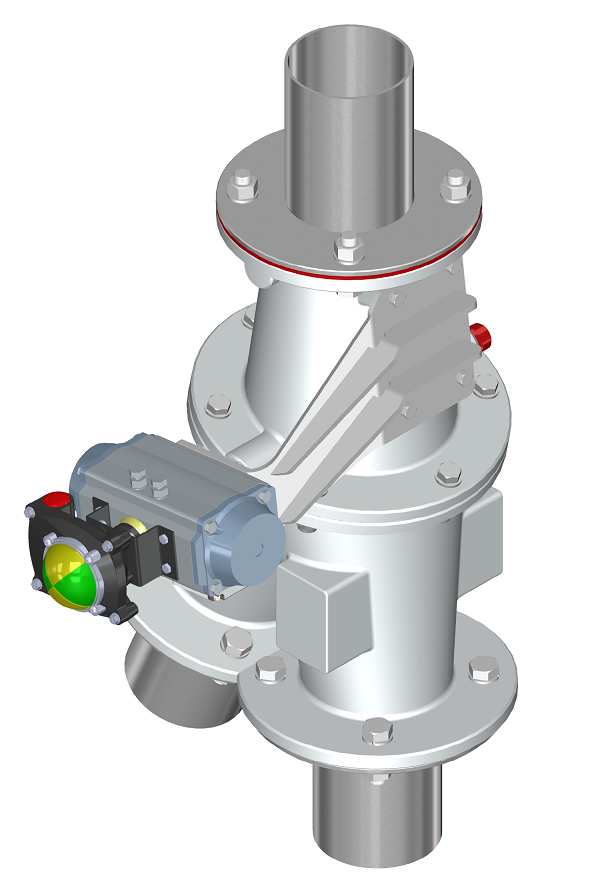

Başta gıda olmak üzere,plastik,ilaç, kimya sanayisinde ve her türlü toz granül yapıdaki malzemeleri bir noktadan farklı x sayıda noktaya göndermek için kullanılır.Pnömatik yön klepelerimiz 60.3mm - 220mm lik paslanmaz AISI 304 inox, Aluminyum Döküm,Çelik döküm,Ni-Hard ı olarak standart tipte üretilmektedir.Bunun yanı sıra spesifik projeler de daha büyük yönlendirme klepelerini imalatları ve projelendirme hizmetleri verilmektedir. Pnömatik yön klapelerinin dizaynları maximum 2 bar iç basınca göre imal edilmiştir. Kısacası bu klapeler sadece pnömatik blower ve yüksek basınçlı orta faz transfer sistemlerinde kullanılabilir. Ayrıca blower çalışırken de aktif edilebilirler.multiport valve

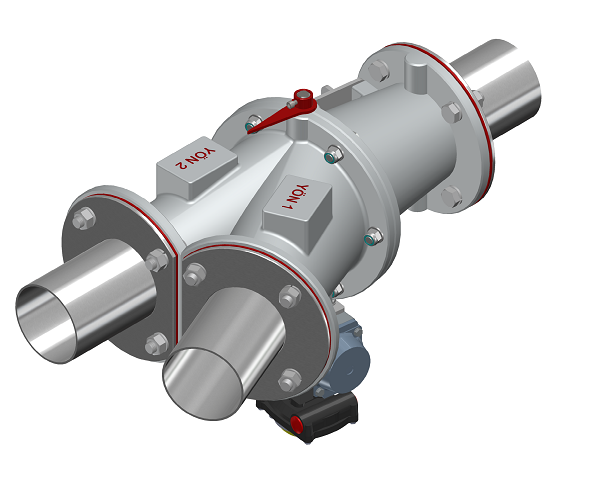

İki yollu flap tipi yön değiştirme valfi, pnömatik taşıma endüstrisinde kullanılabilecek tozları, peletleri veya granülleri diğer tabiri ile tüm katı akışkanları bir noktadan diğerine minimum basınç düşüşü ve yüksek sızdırmazlık verimliliği ile yeniden yönlendirme gereksinimini karşılamak üzere tasarlanmıştır. Yön valfleri , aşındırıcı oan yada olmayan, serbest akışlı ürünlerin taşınması için uygundur.Sadece prosesin durumuna göre farklılık gösterirler. Gövde olarak AlMg3,C1050,42CrMo4 gibi opsiyonlara sahiptirler. Pozitif basınçta 2 bar'a kadar ve negatif basınçta -0.5 bar'a kadar basınçta çalışan pnömatik taşıma sistemlerinde kullanılabilirler ve kolay bakım özelliğine sahiptirler. Flap tipi Yön Valfi, pnömatik taşımanın olduğu hemen hemen her sektörde ve her tür hafif aşındırıcı tozlar veya granül malzemeler için uygulanabilir



Yön Klapesi Model

Ölçüler (mm)

Yön Kontrol Valfi

Hava Basıncı(bar)

A

B

C

ØD

ØKullanılan boru ölçüleri

DIV76

76

400

362

90

60.3-76.1MM

5/2"-24v DC

3.0

DIV114

114

600

453

115

101-114.3mm

5/2"-24v DC

3.0

DIV150

150

800

516

140

125-150mm

5/2"-24v DC

3.0

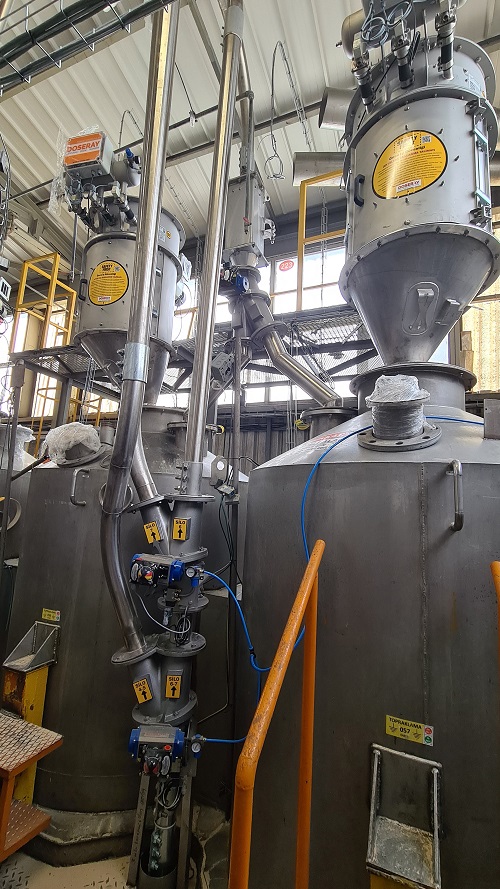

yön klapesiyön klapesi4yön klapesi 6
